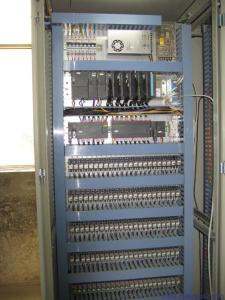

plc變頻控製櫃一般由這些部分組成：
1.PLC櫃體
做工精細的PLC櫃體是整套PLC控製係統的外部形象，既要經濟實惠，又要高端大氣上檔次，更要兼顧防水、防塵、結構合理便於元件安裝的要求。
2.空氣開關
1)AC220V總電源開關，這是每台PLC控製櫃必備的。如外部儀表、用電設備電源需要從PLC櫃送出，則每個回路應單路配置1個電源開關。
2)DC24V電源總開關，這是每台PLC控製櫃必備的。如外部儀表、用電設備電源需要從PLC櫃送出，則每個回路應單路配置1個電源開關。
3)動力電源總開關，如果PLC控製櫃內還安裝有接觸器、變頻器等設備，這個開關是必須的。
3.匯線槽
匯線槽用於PLC櫃內布線用，匯線槽規格大小由櫃內線纜數量決定。
4.DC24V開關電源
大部分PLC自帶DC24V電源，如果需要DC24V電源回路較多，則必須單獨配置輸入AC220V/輸出DC24V優質開關電源模塊。
5.可編程序控製器(PLC)
可編程序控製器PLC品牌通常根據工程需要選擇，性能穩定、運行可靠、高性價比、簡潔實用和、便於擴展和兼容性強是選擇PLC的基本要素。如果工程比較大或重要場合還需要考慮PLC冗餘(也就是兩套交替使用)。
6.中間繼電器
PLC控製櫃內可編程序控製器DO輸出原則上不直接入外部控製回路，應由高性能中間繼電器(如歐姆龍品牌，線圈電壓DC24V)中轉，有利於延長PLC DO輸出模塊使用壽命和安全性。中間繼電器觸點數量按需要選擇兩常開/兩常閉類型或四常開/四常閉類型中間繼電器。
7.接線端子
接線端子數量由輸入和輸出回路數量決定。
8.信號隔離器和配電器
現場兩線製變送器信號通過配電器轉換為4-20mA信號送入可編程序控製器AI輸入端;外部4-20mA、0-5V、0-20mA等各種信號通過通過信號隔離器轉換為4-20mA信號送入可編程序控製器AI輸入端。使用信號隔離器和配電器可以提高整個係統抗幹擾能力和係統穩定性能。
9.安全柵
可編程序控製器AO輸出或DI輸出如需要送至危險區域，則應按要求選配相應安全柵。
10.其他設備
PLC櫃內通常還會配置接觸器、按鈕、變頻器、交換機、人機界麵觸摸屏等設備，視工程技術要求而定。
